RELÉS TEMPORIZADOS II

Siguniedo con el teme de relés temporizados, y recordando la definicion Temporizador al trabajo: es aquel cuyos contactos temporizados actúan después de cierto tiempo de que se ha energizado el elemento motor del temporizador.

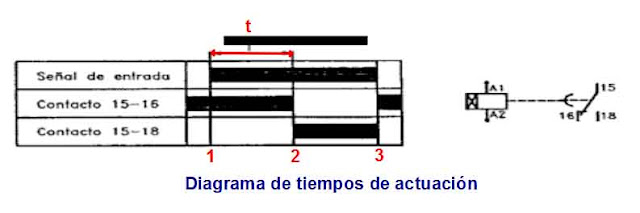

Podemos describir el diagrama de tiempos del mismo.

como se puede observar en el grafico, la señal de entrada - responsable de la actuacion del elemento temporizador - se mantendra desde un instante 1 hasta un instante 3, en ese intervalo, el temporizador permanecera en reposo - contactos 15 y 16 - durante el tiempo que hayamos programado "t" - desde la situacion 1 a la situacion 2 - transcurrido el cual, el elemento temporizado cambiara de estado - contacto 15 al 18 - y se mantendra en el mismo mientras la señal de excitacion del elemento actuador exista

Caracterisiticas del LADT

Otro ejemplo de empleo del Temporizador al trabajo.

Esquema nº 2
mando del contactor KM1 desde un pulsador S2 y desconexión por temporizador KA1 a través del un relé auxiliar KA2
Pasado un tiempo el relé temporizador KA1 conectara al relé KA2 quien se alimenta a través de su contacto auxiliar, desconectando a su vez a KA1 y KM1
Al mismo tiempo que entra KA2 suena un claxon que señala que ha concluido el tiempo programado para la marcha. el claxon no se parara hasta que no se pulse S1.

Enlace en youtube.

RELÉS TEMPORIZADOS

La finalidad de los relés temporizadores es la de controlar tiempos y en función de los mismos ejecutar acciones en el circuito de maniobra, para acciones de entrar, salir, contabilizar, etc.
Los temporizadores pueden ser de tipo mecánico, neumático, electrónico y ser parte de las funciones de un autómata programable.

Cada tipo de temporizador tiene su utilización y su aplicación práctica

Las temporizaciones pueden ser:

1. A la conexión. El elemento temporizado entra después de un tiempo de haberse conectado en el relé temporizador.

Ejemplo nº 1
Mando del contactor KM1 desde un pulsador S2 y desconexión por temporizador KA1 después de un tiempo de puesta en marcha.
El esquema dispondrá de un pulsador S1 de paro con el que puede desconectarse el contactor KM1  en cualquier momento que se precise, antes de que actúe el relé temporizador.

youtube otra forma de verlo.
