Cálculo de la potencia eléctrica necesaria en una fuente de alimentación

A la hora de montar un determinado equipo informático, una de las decisiones más importantes llega a la hora de elegir la fuente de alimentación.

Para poder llevar a cabo esta elección, primeramente deberemos haber completado la selección del resto de componentes, pues serán el número de estos, su tipo y necesidades energéticas las que determinarán la potencia eléctrica (el vatiaje) que deberá poder gestionar la fuente.

Una vez seleccionados los componentes deberemos calcular la potencia eléctrica necesaria para hacer funcionar todos estos dispositivos al unísono y al 100% de rendimiento, tras lo cual aplicaremos un umbral de tolerancia (aumentando el vatiaje obtenido en un determinado porcentaje que consideremos adecuado) que nos permitirá afrontar tanto perdidas de energía producidas por calentamiento, como modificaciones posteriores del equipo sustituyendo o implementando nuevos dispositivos.

Si bien este cálculo puede ser ejecutado de forma manual, es algo engorroso, lo cual nos lleva a emplear herramientas para facilitar dicho trabajo, como puede ser la página web enlazada a continuación:

http://www.extreme.outervision.com/psucalculatorlite.jsp

Al llegar al sitio web nos encontraremos con esta pantalla:

El empleo de la página es sumamente sencillo. Basta con introducir los datos de los componentes del equipo informático en sus apartados correspondientes como se muestra a continuación:

Una vez introducidos todos los datos referentes al equipo, presionaremos el botón "Calculate":

La página se refrescará automaticamente para mostrarnos el resultado de la medición, en el que se nos indicarán dos valores:

• El vatiaje mínimo necesario:

• El vatiaje recomendado:

Una vez obtenidos estos valores podremos establecer nuestro propio umbral de tolerancia considerando posibles incrementos futuros en el equipo, tras lo cual podremos buscar una fuente de alimentación en el mercado que se adecue a nuestras necesidades, teniendo siempre en cuenta que debe ser de un vatiaje igual o superior a las mediciones sumadas al umbral de tolerancia que deseemos darle.


Autor: Carlos Alberto García Oreiro

Tutorial sobre CPU-Z

Durante la resolución de la práctica nº 3, referente a la placa base, se nos presentó la necesidad de conocer una serie de datos propios del equipo informático empleado en el aula.

En un primer momento recurrimos al Administrador de dispositivos de Windows al que llegamos mediante la siguiente ruta:

Botón de inicio > Panel de control > Hardware y sonido > Administrador de dispositivos (Dentro de Dispositivos e impresoras)

Deberíamos encontrarnos con un menú desplegable similar a este:

Una vez allí observamos que, si bien nos muestra todos los dispositivos conectados al equipo, la información que nos brinda de cada uno de ellos es muy reducida para nuestros objetivos, siendo la Placa Base una de las partes del equipo de la que menos información recibimos al emplear el Administrador de dispositivos.
Con la intención de resolver esta carencia recurrimos a un programa llamado CPU-Z. En el momento de la realización de este tutorial la versión actual es la 1.72.1, publicada el 28 de mayo de 2015.
Para comenzar a trabajar con el programa el primer paso es obtener el instalador, que puede ser descargado gratuitamente de la página oficial del producto:
http://www.cpuid.com/softwares/cpu-z.html

Después de descargar el programa debemos asegurarnos de tener permisos de Administrador para poder instalarlo. Para ello podemos seguir la siguiente secuencia:
Botón de inicio > Panel de control > Cuentas de usuario y protección infantil > Cuentas de usuario
Así podremos comprobar si nuestra cuenta es de Administrador o de Usuario estándar.

Si, como sucede en la imagen superior, nuestra cuenta es de Usuario estándar deberemos entrar en el sistema a través de una cuenta de Administrador o solicitarle a un Administrador que nos conceda temporalmente permisos de Administrador en nuestra cuenta. Si tenemos la posibilidad de emplear otra cuenta con permisos de Administrador deberemos recordar depositar el instalador del CPU-Z en una carpeta compartida, puesto que si no lo hacemos así nos veremos obligados a volverlo a descargar al iniciar con distinto Usuario.

Tras obtener los permisos procederemos a instalar el programa. El instalador es un ejecutable con escasas opciones de configuración, tales como seleccionar ubicación, crear carpetas en el menú de inicio o crear acceso directo en el escritorio. La configuración predeterminada no implica ningún problema, así que en la mayoría de los casos procederemos a presionar "Siguiente" hasta que finalice la instalación (presionando el botón "Finalizar" cuando aparezca.
Tras completar la instalación ejecutaremos, todavía conservando los permisos de Administrador, el CPU-Z. Obtendremos algo similar a esto:

A continuación podemos obtener un documento de registro en dos posibles formatos, que puede ser solicitado de dos modos:

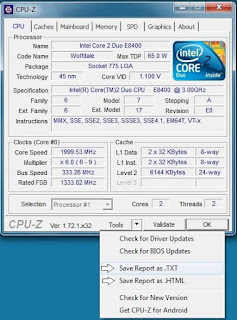

• Modo 1:
Desplegamos la barra "Tools" y presionamos "Save Report as .TXT" o bien "Save Report as .HTML".

• Modo 2:
Acudimos a la pestaña "About", en la parte superior de la ventana del programa, y presionamos "Save Report (.TXT)" o "Save Report (.HTML).

Independientemente del método y formato elegidos, el programa nos preguntará el nombre que queremos dar al archivo y donde queremos guardarlo. Una vez realizado este tramite, según lo que hayamos elegido tendremos el registro en una de las siguientes presentaciones:

• .TXT:
Lo visualizaremos normalmente con el Block de notas, y su aspecto debería ser similar a la siguiente imagen:

• .HTML:

Lo visualizaremos normalmente con el Navegador WEB y su aspecto debería ser similar a la siguiente imagen:

Una vez creado el registro, en caso de que estemos empleando una cuenta de Usuario distinta a la habitual, trasladaremos el archivo a una carpeta compartida para posteriormente volver a nuestro Usuario y emplear allí los datos obtenidos.


Autor: Carlos Alberto García Oreiro

Comienzo curso IFCT0309

Damos la bienvenida al curso de Montaje y Reparación de Sistemas Microinformáticos IFCT0309

Durante este curso iremos subiendo al blog diferentes prácticas relacionadas con los contenidos impartidos durante el mismo, las cuales podréis ir viendo y observaréis los progresos de los alumnos en este apasionante campo.

Podréis seguir nuestros progresos en el blog y a través del Facebook https://eses.facebook.com/imos.lonxe os iremos anunciando futuras publicaciones y mantendremos el contacto.

Al comienzo del curso estamos trabajando con uno de los componentes esenciales de un PC, la fuente de alimentación.

Os mostramos la primera práctica realizada por el grupo formado por Elena, Jose y Manuel, que han realizado la reparación y comprobación de funcionamiento de una fuente de alimentación obsoleta ATX 1.0, la cual desconocían los fallos que tenían.

Primeramente se puenteó la fuente para que pudiera funcionar, conectando el pin de cable verde(PS-ON) con uno de los pin de masa (negro). A los pocos segundos de funcionamiento se observó el fallo de la misma, la cual dejó de funcionar.

Como primera medida procedieron al desmontaje de la fuente, observando dos posibles motivos del fallo.

En primera instancia procedieron a un examen visual de la fuente para tratar de identificar la avería.

Los alumnos identificaron dos posibles componentes los cuales podrían haber causado el fallo de esta:

•  Condensador 2200 mF 16V

•   Resistencia 320 kΩ

Su primera opción tras ver el estado de dicha resistencia, aparentemente quemada, fue desoldarla y comprobar su valor con el polímetro. El valor era correcto y se colocó de nuevo en su lugar.

Debido a esto procedieron a cambiar el condensador, el cual a simple vista observaron que estaba dañado (hinchado en su parte superior).

                                         Se sustituyó por uno del mismo valor (color verde).

Tras dicha reparación se volvió a comprobar el funcionamiento de la fuente durante 15 min, la cual no reportó ningún fallo.

Realizada dicha reparación, procedieron a la medición de los voltajes de salida de los diferentes conectores y la comparación con los proporcionados por el fabricante. No hallando grandes diferencias entre éstas.

A continuación os mostramos las tablas de las mediciones obtenidas en dicha práctica:

ALIMENTACIÓN ATX
Contacto	Color	Señal	Real
1	Naranja	3,3 V	3,33 V
2	Naranja	3,3 V	3,33 V
3	Negro	Masa	-
4	Rojo	5 V	4,94 V
5	Negro	Masa	-
6	Rojo	5 V	4,94 V
7	Negro	Masa	-
8	Gris	PS-OK	4,94 V
9	Violeta	5 V (SB)	4,93 V
10	Amarillo	12 V	11,79 V
11	Naranja	3,3 V	3,73 V
12	Azul	-12 V	-11 V
13	Negro	Masa	-
14	Verde	PS-ON	PS-ON
15	Negro	Masa	-
16	Negro	Masa	-
17	Negro	Masa	-
18	Blanco	-5 V	-4,54 V
19	Rojo	5 V	4,95 V
20	Rojo	5 V	4,95 V

MOLEX 5¼”
Contacto	Color	Señal	Real
1	Amarillo	12 V	11,79 V
2	Negro	Masa	-
3	Negro	Masa	-
4	Rojo	5 V	4,95 V

MOLEX 3½”
Contacto	Color	Señal	Real
1	Amarillo	12 V	11,79V
2	Negro	Masa	-
3	Negro	Masa	-
4	Rojo	5 V	4,95V

CONECTOR ATX12V
Contacto	Color	Señal	Real
1	Negro	Masa	-
2	Negro	Masa	-
3	Amarillo	12 V	11,79V
4	Amarillo	12 V	11,79V
